建華建材:預制護坡類產品

技術名稱：預制護坡類產品

1、技術所屬領域及適用范圍

預制護坡類產品適用于河道生態改造及修復、黑臭河治理、坡岸景觀美化等工程。

2、產品簡介

預制護坡類產品主要分為平鋪式、階梯式、箱式、仿石式、魚槽式、植草式生態框等形式。預制裝配式綠化護坡體系根據布置形式不同可分為階梯式護岸結構，平鋪式護岸結構，植草磚等。通過工廠預制的單元構件，在施工現場進行拼裝組合，形成具有生態效果的護岸結構形式，可滿足綠植生長;水生動物繁衍生息，保持生態平衡。

(1)平鋪式生態框構件配筋，較一般護坡構件耐久性好；后期維護量小，經濟性好；框內可回填塊石和腐殖土，自然生態效果好構造大樣圖見下圖：根據尺寸一般分為1080mm×1080mm×300mm和1080mm×1080mm×500mm兩種型號，其3D圖形如下

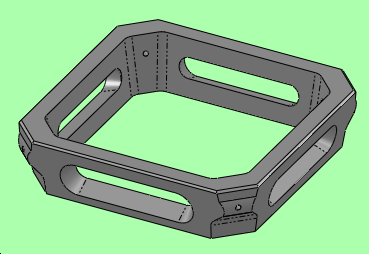

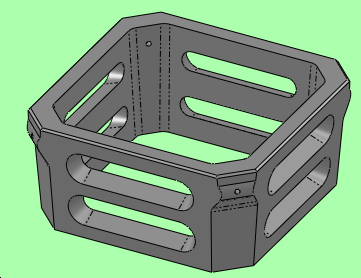

       1080mm×1080mm×300mm生態框                 1080mm×1080mm×500mm生態框

施工技術要求：①施工細節要求見下圖；②施工坡度<1:1；③施工堆積高度沒有要求。

                                                                  施工細節圖

(2)階梯式生態框分為A型和B型兩種，尺寸分別為1000ⅹ500ⅹ1000、1000ⅹ500ⅹ2000，相鄰構件采用鍍鋅高強螺栓連接。

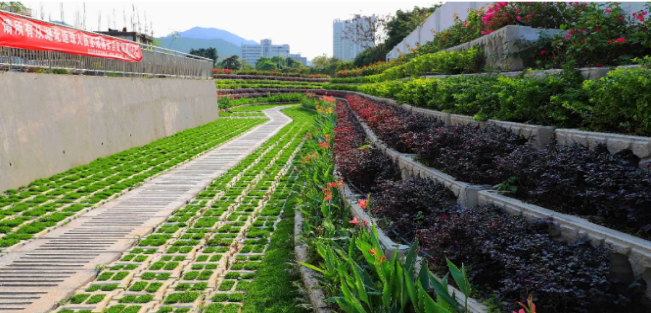

                                                                   階梯式生態框?qū)崍D

設計要求：①堆積坡度1:0.3～1:1；②每階層堆積高度不宜超過5m；③設計最大流速不大于6.5m/s。

施工細節圖

(3)箱式生態框可剛性連接作為重力式擋土墻使用，可用于山體、河道加固。共有A型和B型兩種，尺寸分別為1000ⅹ1000ⅹ1500、1400ⅹ1000ⅹ1500。

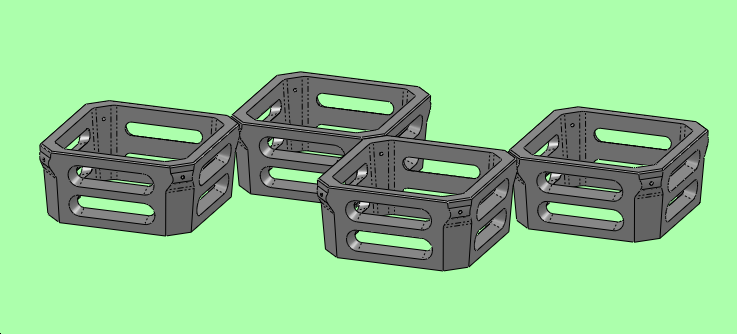

         箱式生態框?qū)崍D

施工技術要求：①施工細節要求見下圖；②施工坡度從1：0.1到 1：1，在條件允許的情況下可以垂直堆砌；③施工堆積高度不超過10m。

                   施工細節圖

（4）仿石式生態框外立面為仿石紋，分A型和B型兩種，尺寸分別為1250ⅹ1000ⅹ2000、1000ⅹ1000ⅹ1500，構件錯臺布置，相互間無連接。

             仿石式生態框?qū)崍D

施工技術要求：①施工細節要求見下圖；②施工坡度從1:0.3-1:0.7；③施工堆積高度不宜超過20m。

                                                                   施工細節圖

(5)魚巢式生態框常水位以下使用，透水性好，有利于水中生物的棲息、覓食和產卵等，有利于生態性平衡。

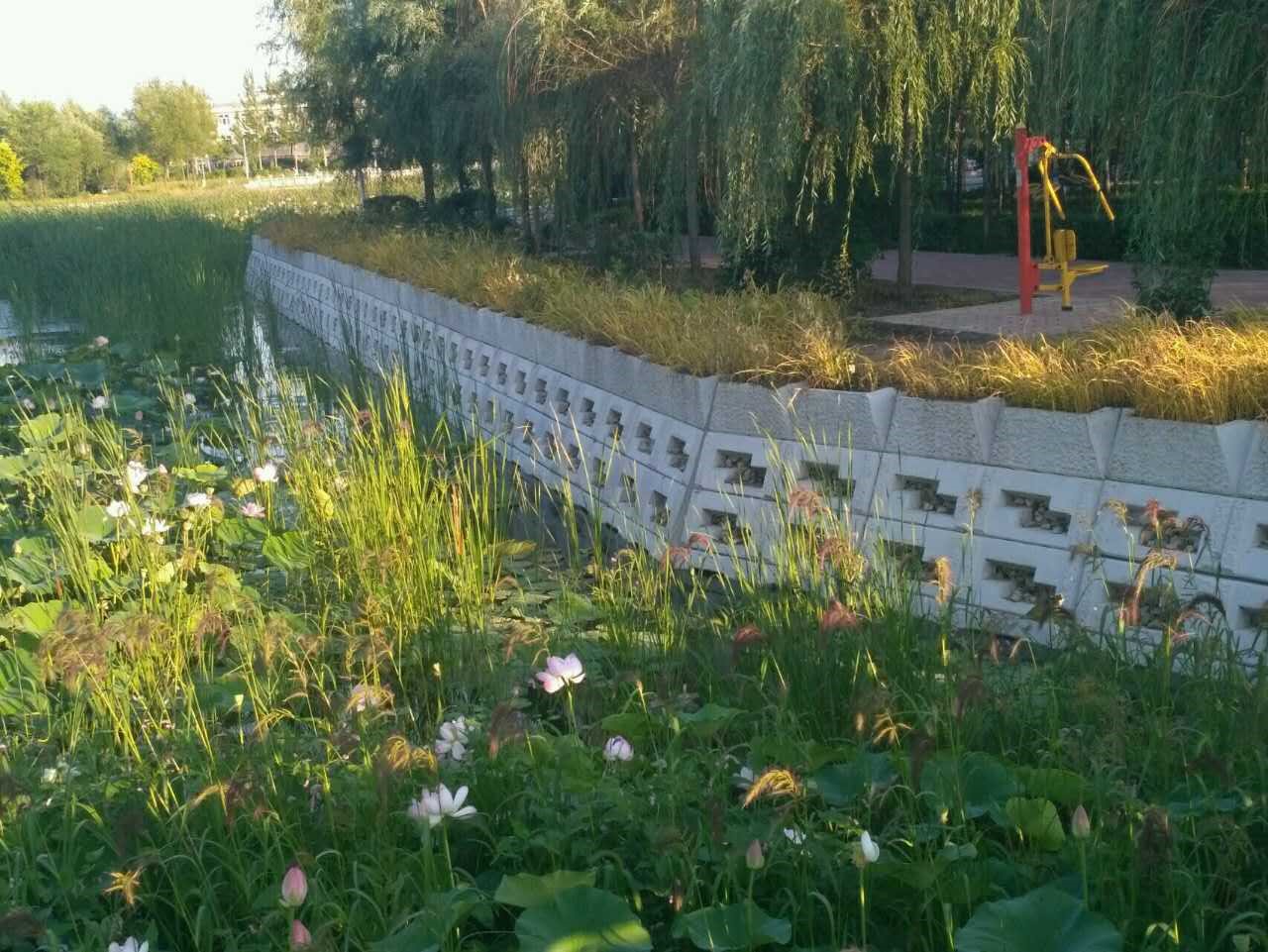

            魚巢式生態框?qū)崍D

施工技術要求：①施工細節要求見下圖，②施工坡度從1:0.3-1:1.1，③施工堆積高度沒有要求。

施工細節圖

3、技術現狀

在河道設計過程中，河道岸坡設計是其中重要的部分。護岸結構的選擇變

得尤為慎重，過去人們過度的追求地方的防汛要求、工程安全和以防土質護坡被沖刷，卻忽略了護岸是水陸溝通的中介，是動植物的安全屏障。采用硬質護岸，河道周圍的生態循環被完全破壞，居民住宅和廠房的污水直排、生活垃圾的隨意丟棄更導致了河道水質的變差，以致河道變成了黑臭河道。近幾年，隨著人們環保意識的提高，河道生態護岸成為焦點，現在，河道生態護岸的技術或是理論都是針對自然護坡或是重新建設的護坡，但是河道兩岸存在的不透氣、不透水的混凝土或漿砌塊石護岸等破損硬質護岸更應該得到我們的關注，更需要進行硬質護岸的生態修復。

4、應用案例

案例1：平鋪式生態框

福州市倉山區金山片區水系綜合治理項目的浦上河、臺嶼河工地浦上河、臺嶼河均為新開挖河道，平鋪式生態框1080*1080*500主要用于河道的護腳，平鋪式生態框1080*1080*300主要用于河道護坡。

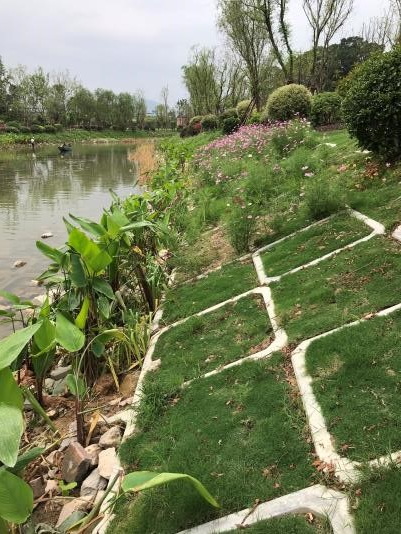

平鋪式生態框現場圖

案例2：階梯式生態框

案例3：箱式生態框

案例4：仿石式生態框

案例5：魚巢式生態框
