江蘇賽立科技:SL.SUNZK系列測控一體化閘門
技術名稱：SL.SUNZK系列測控一體化閘門
1、技術所屬領域及適用范圍
SL.SUNZK系列測控一體化閘門是江蘇賽立科技有限公司推出的集流量計量、閘門控制、太陽能或交流電供電和無線通信等功能于一體的高度集合式輕型閘門，具有一體化設計、通訊覆蓋范圍廣、計量準確、能耗低、遠程自動控制及故障報警等功能，適用于渠灌區，特別是架設動力電纜難度大、成本高的偏遠灌區，可實現用水調度、計量、灌溉及管理。對實現明渠流量的準確計量，實行按量收費、精確化配水、科學調度和信息化管理具有重要作用。
SL.SUNZK系列測控一體化閘門由中心站、通信系統、現地控制站、測流系統等組成，現地設備在太陽能供電的基礎上，采用GPRS/4G/5G/NB-IOT等無線通信方式采集水流測量值、閘門動作測量值、和各種電氣量（電壓、電流、溫度等量值）傳輸至遠端調度中心和客戶端；客戶端在調度需求下通過閘門終端控制軟件查看當前水位信息、累計流量、閘門狀態以及控制閘門開度，然后選擇控閘模式對閘門開啟與關閉，并支持現地自動/手動控制。
2、成果來源
自主研發。目前灌溉渠道閘門主要產品為傳統鋼制閘門，且閘門與控制系統分開，無流量測量功能，我公司研發的SL.SUNZK系列產品采用一體化設計，系統集成流量監測和閘門自動控制功能，閘門主體采用鋁合金材質，具有防腐性好、質量輕、安裝簡單、集成度高等優點。
針對灌溉渠道流量計量困難等痛點，SL.SUNZK系列產品優化設計，助力灌區“節水、增效、精準計量”，切實推動和促進灌區管理能力和水平的不斷提高。
3、技術狀態及指標
（1）技術現狀
目前市面上主流的閘門控制系統采用傳統鋼制閘門，另外配套建設控制系統和流量采集設備，系統集成度低，設備類型多，系統復雜，故障率高。同時鋼制閘門重量大，自動控制耗電量大，由于灌溉渠道普遍無市電，難以實現整個渠道的自動化控制。
SL.SUNZK系列測控一體化閘門是江蘇賽立科技有限公司推出的集流量計量、閘門控制、太陽能或交流電供電和無線通信等功能于一體的高度集合式輕型閘門，具有一體化設計、通訊覆蓋范圍廣、計量準確、能耗低、遠程自動控制及故障報警等功能，適用于渠灌區，特別是架設動力電纜難度大、成本高的偏遠灌區，可實現用水調度、計量、灌溉及管理。對實現明渠流量的準確計量，實行按量收費、精確化配水、科學調度和信息化管理具有重要作用。
SL.SUNZK系列測控一體化閘門在太陽能供電的基礎上，利用移動公網，采用4G無線通信方式，把采集到的水位、流量、閘門狀態和工作狀態（電壓、電流、溫度等量值）傳輸至管理平臺；調度中心可以實時查看當前水位、流量、閘門狀態等信息，并可以控制閘門開閉。
閘門集成多種控制方式，支持現地手動提升、現地自動提升、遠程自動提升和現地手搖輪提升4種控制方式；現場有現地、遠程控制權限切換功能。
系統拓撲圖
測控一體化閘門直接安裝在各級渠系上，主要有自動計量、自動分水、遠程通訊、電源管理、手動操作及信息顯示等功能。配套遠程管理平臺，實現渠系所有閘門終端的遠程控制、實時監測、處理全渠系動態協同調水、歷史數據查詢及水情分析等功能。產品將現代的通訊技術、控制技術、傳感器技術、以及數據庫技術有效的結合和利用，形成一個從下位機數據采集到上位機平臺數據分析的閉環控制系統，實現科學、準確的水資源管理和調配，從而實現節水灌溉。

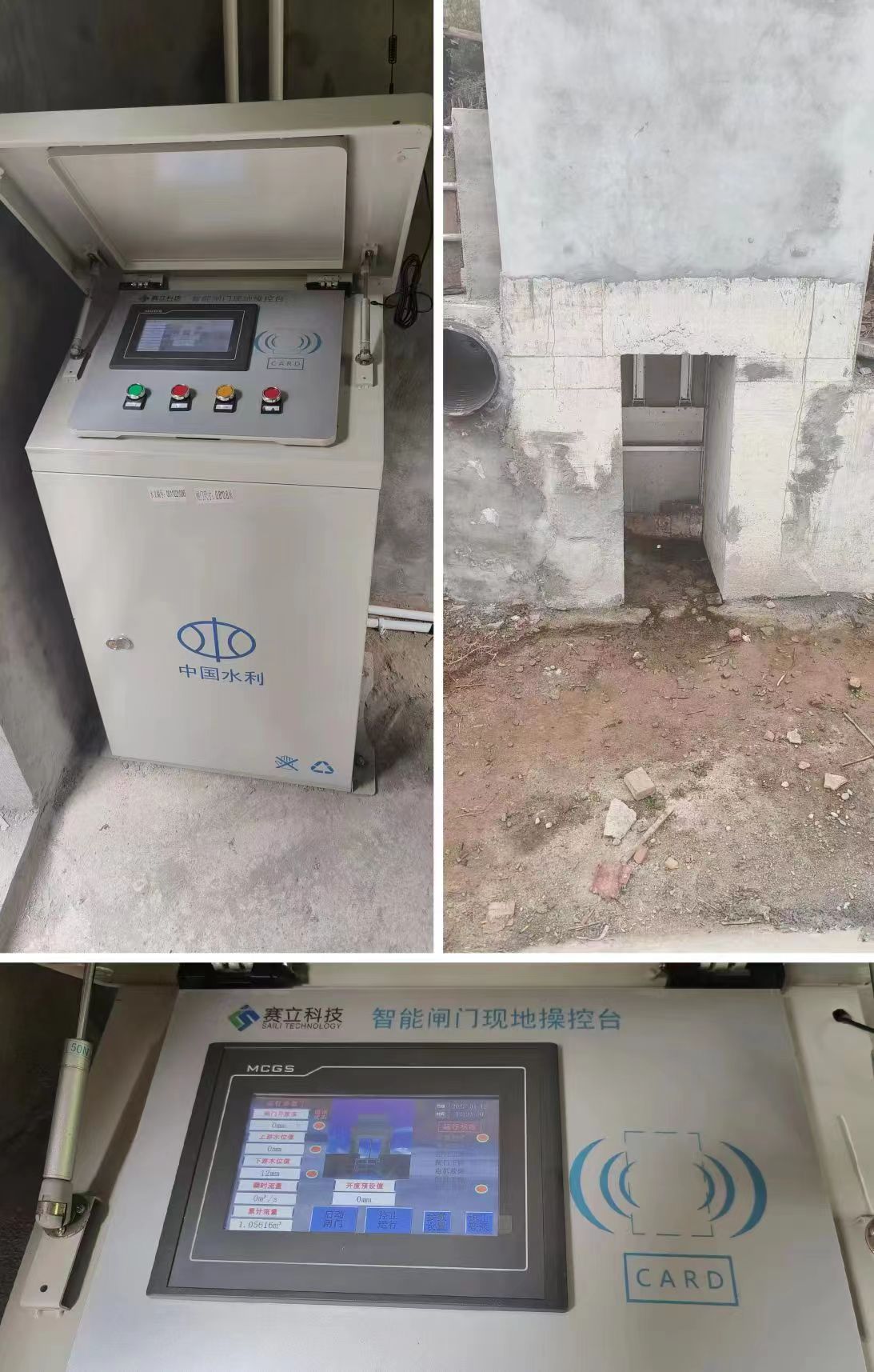

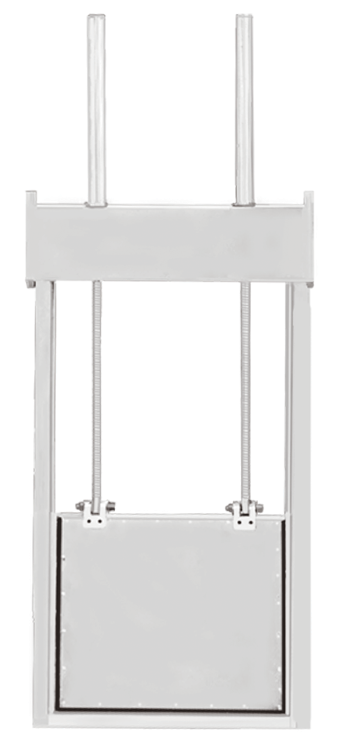

一體化閘門 操控臺

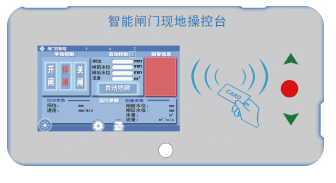

現地操控界面
產品優勢：
1）閘門：采用蜂窩鋁合金材質，保證閘門強度，防腐性好，質量輕；
2）測流方式：可兼容多種測流方式；
3）開度傳感器：依靠數字式編碼器監測計算閘門開啟狀況；
4）驅動裝置：直流減速一體電機匹配啟閉機，可以調節啟閉速度，功耗低；
5）控制器：高集成化控制器，功能強大，集成RTU采集控制和7寸觸摸顯示屏，外設接口齊全；
6）通訊系統：支持GPRS/4G/5G/NB-IOT等多種方式通訊；
7）控制方式：支持手動、自動、無電手搖等多種控制方式；
8）保護功能：集成限位保護、卡阻保護、電流保護、溫度保護等多種保護方式；
9）安裝：一體化設計，閘門版、閘門框、控制執行機構集成一體，方便安裝調試。
（2）具體技術指標
1.一體化閘門
1）主體框架：鋁合金
2）零部件：不銹鋼
3）閘門開閉驅動：24V直流電機、手搖曲柄驅動
4）密封圈：EDPM 橡膠
5）編碼器：使用4096圈絕對值編碼器
6）驅動方式：螺桿驅動
7）閘位精度：±1mm
8）接口方式：RS485、RS232、模擬量輸入、數字量輸入和輸出
9）運行溫度：-10°C 至60°C
10）運行濕度：0%至100%RH
11）包括閘門主體、直流電機、螺桿啟閉機、編碼器、限位器、手動搖柄等模塊
2.本地控制柜
1）外殼材質：鈑金噴塑
2）操作界面：觸摸屏控制、手動按鈕控制、刷卡區域
3）數據存儲：本地數據存儲大于32M
4）保護機制：限位、欠壓、超電流、高低溫、網絡自診斷、卡死保護
5）報警信息：支持閘位超時、閘位超限、閘位限位、欠壓、超電流、高低溫、閘門卡死、網絡故障、流量計故障、流量超限、水位超限報警
6）控制方式：
現地方式：閘位控制、流量控制、手搖操作；
遠程方式：閘位控制、流量控制、閘前水位控閘、閘后水位控閘、設定時間控制。

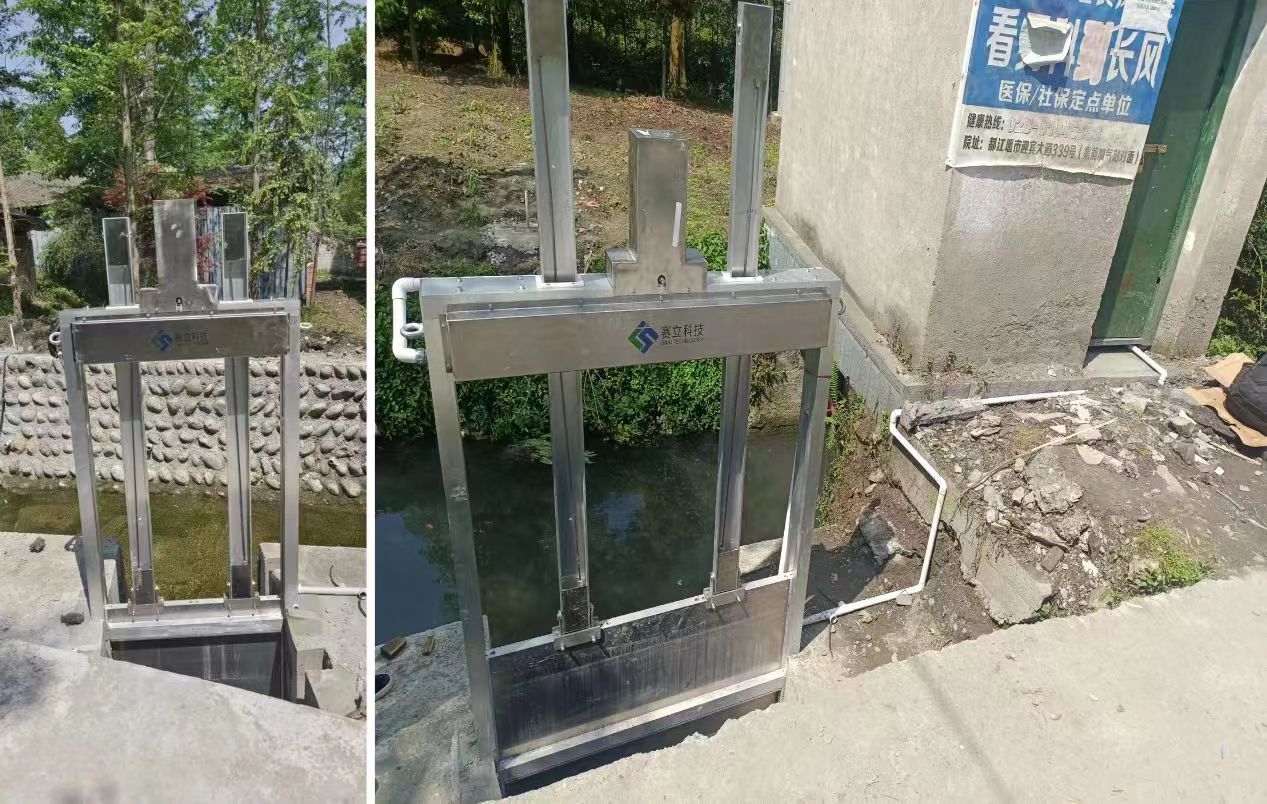

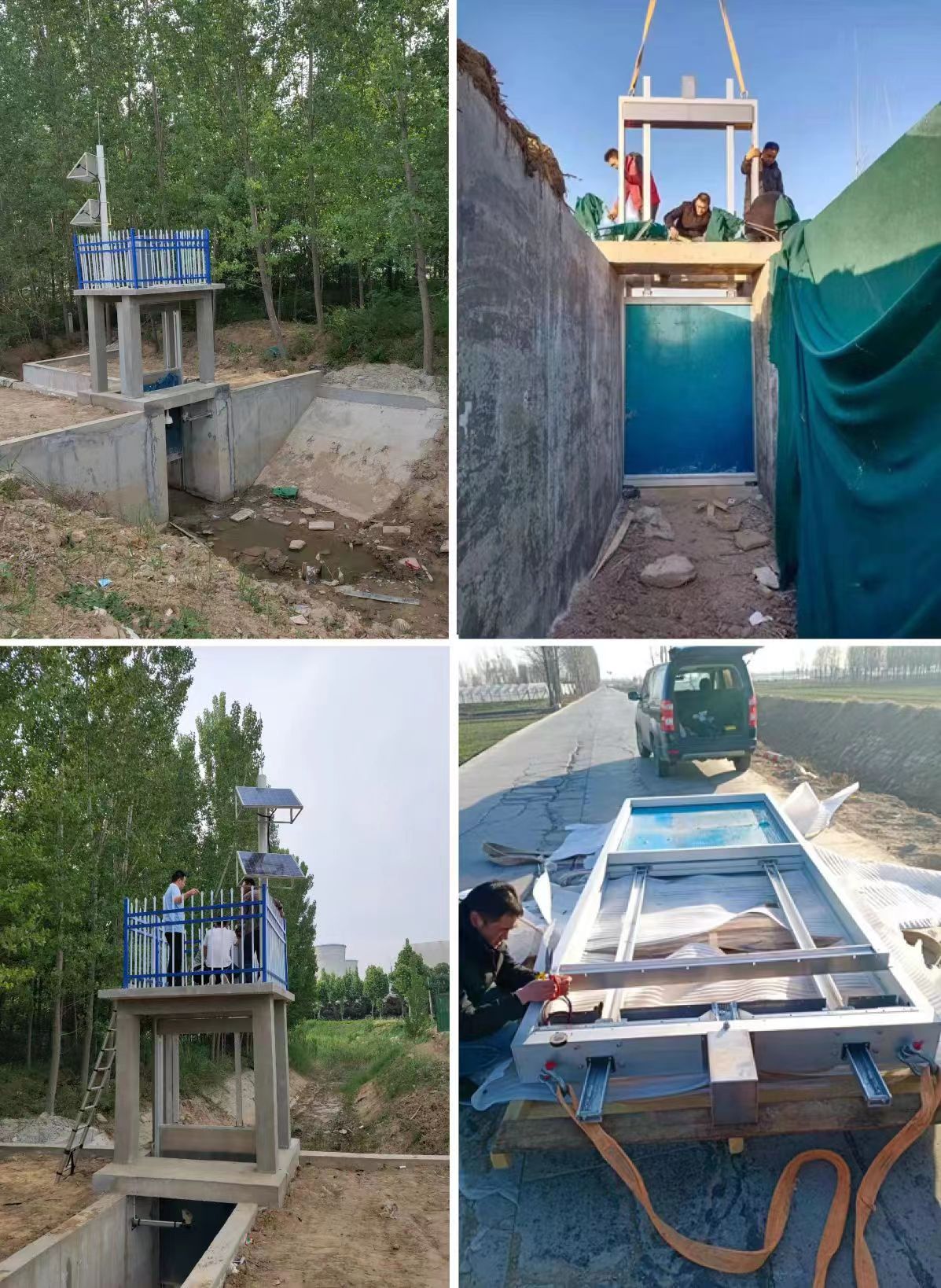

4、應用案例
案例1：聊城高新區引黃灌區農業節水工程（骨干工程及末級渠系整治）
共建設6處，閘門主體1.5*2.0m，采用閘前閘后水位法計算流量。
案例2：遂寧市安居區新生水庫灌區續建配套與節水改造項目
建設31處測控一體化閘門，實現閘門的自動化控制、水位、流量和圖像或視頻自動監測，建設閘門遠程智能控制系統，建設管理平臺，實現對灌區流量、水位、視頻等信息接收、入庫以及展示；對閘門智能控制系統的遠程控制等功能。
案例3：四川省都江堰市石羊鎮沙溝河灌區現代化改造建設項目機電設備安裝和信息化建設設備采購
建設12處測控一體化閘門，閘門主體。0.8*0.8m，實現閘門的自動化控制、水位、流量自動監測。
