網波智慧排水二三維一體化管理平臺的研究與建設

陳銅和，唐晏平

（上海網波軟件股份有限公司，上海，200090）

摘要: 隨著城市化進程加快，城市配套地下管網、雨污水泵站、污水處理廠建設進入高速發展階段，為科學有序、精準高效、精簡節約地監管排水設施，提升突發事件、應急搶險的反應速度和處理能力，保障城市排水安全穩定運行。采用二三維一體化GIS、大數據、云計算、數字孿生等技術，建設智慧排水二三維一體化管理平臺迫在眉睫。

關鍵詞：智慧排水；二三維一體化；應急指揮；智能調度；

1引言

排水防澇對于城市建設、交通運輸、市民出行影響巨大。當前，我國地下管網、雨污水泵站、污水處理廠等設施因建設年代不同、分布距離較廣、設備多樣化，存在工藝水平與實際處理水量參差不齊、人工監管效果不理想、缺乏統一監管標準等問題。而隨著污水排放單位數量不斷增長，傳統的人工監管方式逐漸難以滿足污水排放監管需求，借助數字化手段建設智慧排水信息化監控平臺，成為解決上述問題的重要途徑。各級主管部門以此為契機，積極推動城市智慧排水項目建設，利用數字技術解決城市排水行業難題、提升城市排水管理效。

隨著智慧城市建設的進一步推進，基礎設施的問題日益凸顯，而排水設施作為智慧城市的重要組成部分，實現智慧排水和智慧管理是未來的發展趨勢^［1-2］。

2解決思路

目前面向排水管網排查、溯源、檢測和修復工作主要是通過摸排方式掌握區域排水設施底數，借助CCTV/QV方式對管道內部進行探測，徹底摸清掌握排水設施的基礎數據和檢測數據，實現排水設施“靜態數據”+“動態數據”的全面管理，從而完成對整個排水系統的現狀摸底 ^[3]。

根據國家層面關于城市排水設施智慧化管理的相關政策要求，從管理與維護的需求出發，運用物聯網、互聯網、GIS、大數據、云計算等技術，搭建智慧排水管理平臺以數據資產為核心，以信息化手段為抓手，以精細化管理為導向，全面掌握排水設施要素?cái)?shù)據，搭建排水設施一張圖，實現排水設施管理由主動向被動、由粗狂向精細的轉變，破解排水設施數據分散化管理的局面，既保障排水設施的健康運行，同時又能為新建排水設施設計提供輔助支持，從而實現排水設施全周期管理，提高城市智慧排水系統運行和管理效率 ^[4-5]。

3系統設計

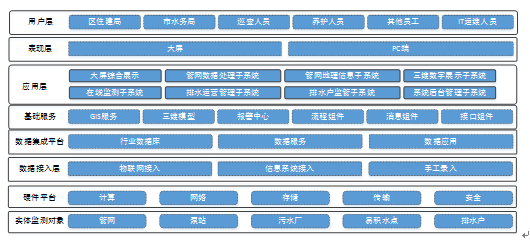

按照排水管網信息化建設目標和業務特點，網波智慧排水二三維一體化管理平臺采用SOA架構開發，總體架構設計如下圖所示：

圖1系統總體設計

1）實體監測對象：主要對管網、泵站、污水廠、易積水點、排水戶等監管對象部署感知監測設備，實現流量、液位、水質、積水、視頻等信息采集和傳輸。預留數據服務接口，為后期排水感知監測體系建設和完善后提供數據接入通道。

2）硬件平臺：涵蓋對排水管理系統系統所需基本運行環境配置內容，包括計算資源、網絡資源、存儲資源、傳輸資源以及安全設備等。

3）數據接入層：本系統數據入庫主要包括物聯網數據接入、已建信息系統共享接入和用戶手工錄入三種方式，根據數據來源設定數據入庫接口，提供數據接入渠道。

4）數據集成平臺：構建統一排水行業數據庫，實現排水行業數據統一、規范化管理，按照業務應用需求提供數據服務和數據應用接口。

5）基礎服務：采用商業軟件、中間件、定制服務等方式開發智慧排水基礎服務模塊，支撐上層業務應用和數據服務需求。

6）應用層：按照排水業務管理需求建立在線互聯、數據共享、業務協同、決策支持的業務應用模塊，滿足不同用戶、不同場景下業務管理需求，支持大屏展示、PC端業務處置等多種表現方式。

7）用戶層：按照“統一用戶、統一接口、統一權限、統一服務”的要求對用戶及業務系統進行配置管理，滿足不同部門、不同用戶對本系統訪問和應用需求。

4主要功能設計

平臺功能圍繞排水管網管理、動態更新、內澇應急、巡查養護等業務，實現全部排水設施要素?cái)?shù)據統一集成管理。

設施一張圖：將排水管網、污水廠以及監測點等信息在地圖上集中展示，一是可以利用 GIS 基本地圖工具，對數據進行放大、縮小、全圖以及平移等操作；二是可以通過點選查詢，可以查看排水設施的詳細屬性；三是可以通過空間查詢和屬性查詢，查詢到符合要求的排水設施分布情況，點擊查詢結果中的某條管線數據，可以快速進行定位，且高亮顯示；四是可以通過空間統計和屬性統計，統計排水設施相關信息，如排水管網總長度、污水處理廠數量等。

內澇一張圖：以總覽式、全局式視角展示內澇總覽信息，實現各要素在一張圖展示，包括氣象、水情、視頻監控、氣象預警、應急響應、布防情況、積水點情況、重點關注點等內澇相關業務的一圖總覽。

設施數據管理：提供排水設施“數據上報-數據審核-數據反饋-數據更新”全流程管理服務。排水設施巡檢人員與數據采集人員在巡檢過程中發現有需要校核、修正、新增的排水設施數據，利用移動端手持設備對數據進行重新采集并上傳到PC端系統，再由專門的管理人員對上傳數據進行數據審核與反饋，最后將審核通過的數據更新到排水設施一張圖與數據庫中。

水質數據管理：污水處理廠進、排水口和重點河道斷面水質各參數根據設置的時間間隔，由設備自動上報。監管平臺可隨時調取查看不同時間段的歷史數據。將實驗室檢測結果和在線監測數據進行比對，當實時監測數據指標差超出一定范圍，監管平臺進行預警，增強監管能力。

預警預報處置：為實現市區泵站、管網、調蓄池及全市污水廠運行動態一屏“觀、管、防”^[6]，選取管網關鍵節點，安裝水位監測設備，實時監控排水系統關鍵節點雨量、水位、水質等關鍵運行信息^[7–8]。監管平臺后臺設置閾值，一旦有指標超過預警值，系統以聲光方式彈出報警信息^[9]，工作人員接警后根據實際情況，按照不同類型事件，進行及時響應處置。

巡檢養護管理：提供“巡檢單元?jiǎng)澐?巡檢計劃制定-人員現場巡檢-巡檢問題上報-問題處置-問題交辦-問題反饋處理”等全流程、規范化排水巡檢管理服務。巡檢管理人員利用地圖工具劃分不同的巡檢單元片區，制定年月巡檢計劃，并將巡檢計劃與任務下發給不同的片區與相關責任人，巡檢人員在接收到巡檢任務之后進行巡檢并對巡檢過程中發現的問題通過APP進行問題上報，巡檢管理人員通過PC端系統對上報問題進行逐一處置、交辦，再由相關責任人進行整改處理并將整改結果上傳到系統，最后由巡檢管理人員給出反饋意見。為了使管理者能清晰、準確了解排水設施巡檢的整體情況，系統將提供數據可視化圖表功能，將排水設施情況、問題上報情況、數據上報情況、人員巡檢情況、人員簽到情況等以統計圖表的形式直觀展示，并提供不同的篩選條件可供查詢不同組合狀態下排水設施巡檢狀況。

內澇應急管理：當發生暴雨事件時，利用各種電子終端主動聯合發布相關的預警信息，得到用戶請求的事件處理方案，為部門決策人員提供決策依據，并實現對決策方案的跟蹤管理。系統提供涵蓋“應急響應-布防啟動-積水事件處置”在內的內澇應急管理服務，以內澇處置為核心，以發現問題、解決問題、總結提升為總體綱領，使內澇積水更加快速的被發現、更加及時的被處理。

三維可視化場景：利用三維引擎對地形圖和傾斜數據處理，建立三維應用場景?；谌S地圖對泵站、水閘、管網等設施進行快速瀏覽，支持地圖定位、放大縮小、設施快速切換、空間分析、查詢統計、內澇模擬仿真等。

5總結

網波智慧排水二三維一體化平臺以信息化手段為支撐，以二三維一體化地理信息技術為抓手，集成排水戶、排水管網、泵站、閘站、污水處理廠、河湖排口等排水設施數據，梳理并厘清各類排水設施空間拓?fù)潢P(guān)系，提供排水設施一張圖、排水設施動態更新、排水設施拓?fù)浞治觥?nèi)澇應急調度、設施巡查養護等業務功能，保證排水設施高效運行，最終實現城市排水一體化智慧管理。

參考文獻

[1]佘林，王寧，鄒俊，等. 數字賦能背景下廈門市排水智能化管理系統建設研究［J］.給水排水，2022，48（12）：84-88.

[2]喬志勇. 智慧排水平臺在排水管網整治工作中的應用［J］.中國給水排水，2023，39（20）：110-114.

[3]呂永鵬.城鎮污水處理提質增效“十步法”研究與應用[J].中國給水排水 ,2020,36(10):82-88.

[4]曹雁,張萬輝,朱思為,等.城市排水設施智慧化管理系統的設計與應用[J]. 市政技術,2023,41(8):74-80.

[5]賈華峰,馬運成.智慧排水系統設計與研究[J].智能城市,2021,7(24):10-11.

[6]白小晶，馮江，梁巖松，等．?dāng)?shù)學排水模型在管網養護中的應用[J]．水電能源科學，2020，38（10）：79-82．

[7]張彥晶．上海中心城區智慧排水管理平臺構建[J]．城市道橋與防洪，2021（5）：146-148，19．

[8]郭效琛，李萌，杜鵬飛．排水管網在線監測布點數量的確定[J]．中國給水排水，2022，38（2）：122-131．

[9]尹海龍，張惠瑾，徐祖信．城市排水系統智慧決策技術研究綜述[J]．同濟大學學報（自然科學版），2021，49（10）：1426-1434．

作者簡介：陳銅和，男，碩士研究生，高級工程師，主要從事智慧水務信息化規劃、頂層設計、軟件平臺研發等工作，通訊地址：上海市楊浦區隆昌路619號8號樓北區C13室，聯系電話：13917397459，郵箱：chenth@wavenet.com.cn
