遠大閥門:軟密封閘閥

技術名稱:軟密封閘閥
1、技術所屬領域及適用范圍
(1)城鎮給排水系統。城鎮給排水管網是連接給排水企業、廣大用戶、水處理中心之間的橋梁,與工業生產和城鎮居民生活息息相關。給排水管網由管道和閥門等各種管道附件、配件組成,在日常供水管網的供水,水壓的調度和調配,維修搶修的停水需要,新老管線的連接,管道的沖洗等,都要進行閥門的開啟和關閉,給排水閥門產品的壽命和質量對供水管網的正常運行起著至關重要的作用。
(2)污水處理系統。在社會經濟發展取得巨大成就的同時,國家也開始越來越注重資源和環境的保護,污水處理成為保護水資源和環境的重要環節,污水處理及水循環利用成為環保領域的重要組成部分。國內污水處理設施不斷完善,污水處理能力得到較大的提高,給排水閥門作為污水處理系統的重要控制部件,污水處理設施和排水管網系統的大力建設必將對給排水閥門帶來巨大的需求空間。
2、成果來源
公司技術人員自行研制
優點:形體簡單,重量輕,制造工藝性好,適用范圍廣,便于安裝。結構合理緊湊,體積小、關團件(閘板)采用楔式結構,在工作中能自動補償由于異常負荷或溫度引起的閥體變形,密封安全可靠。閥板整體硫化橡膠,有效的阻斷了閥板與介質的接觸,防銹性能優良。利用閘板受力時橡膠產生的微量變形的補償作用來達到密封的效果。介質可從閘閥兩側任意方向流過,均能達到接通或截斷的目的。啟閉較省力,啟閉時閘板運動方向與介質流動方向相垂直,與截止閥相比,閘閥的啟閉較為省力。閥門設有其吊環,方便起吊使用更安全 ,產品全通徑、全開啟,流阻小、 流通性能強、啟閉扭矩小、雙向密封設計、密封32公斤無泄漏 、殼體64公斤無異常。可用于污水排污,防止閘板生銹特點。
通過公安部消防產品合格評定,獲得ccc證書。
3、技術現狀及指標
(1)技術現狀
1.1 主要用于給排水、空調系統,在介質溫度不高于80℃的管路和設備上作啟閉用。
1.2 結構合理緊湊、體積小,閘板采用楔式結構,在工作中能自動補償由于異常負荷或溫度引起的閥體變形,密封安全可靠。
1.3 閥板整體硫化橡膠,有效的阻斷了閥板與介質的接觸,防銹性能優良。
(2)具體技術指標
2.1 主要用于給排水、自來水、空調系統、高層建筑、消防水等,在介質溫度不高于80℃的管路和設備上作啟閉用。
2.2 結構合理緊湊、體積小,閘板采用楔式結構,在工作中能自動補償由于異常負荷或溫度引起的閥體變形,密封安全可靠。
2.3 閥板整體硫化橡膠,有效的阻斷了閥板與介質的接觸,防銹性能優良。
2.4 主要技術參數
公稱尺寸:DN50-1200mm;公稱壓力:PN10-25;
介質溫度:0-80℃;適用介質:清水、污水等;
閥體材料:QT450-10;密封形式:橡膠軟密封。
4、應用案例

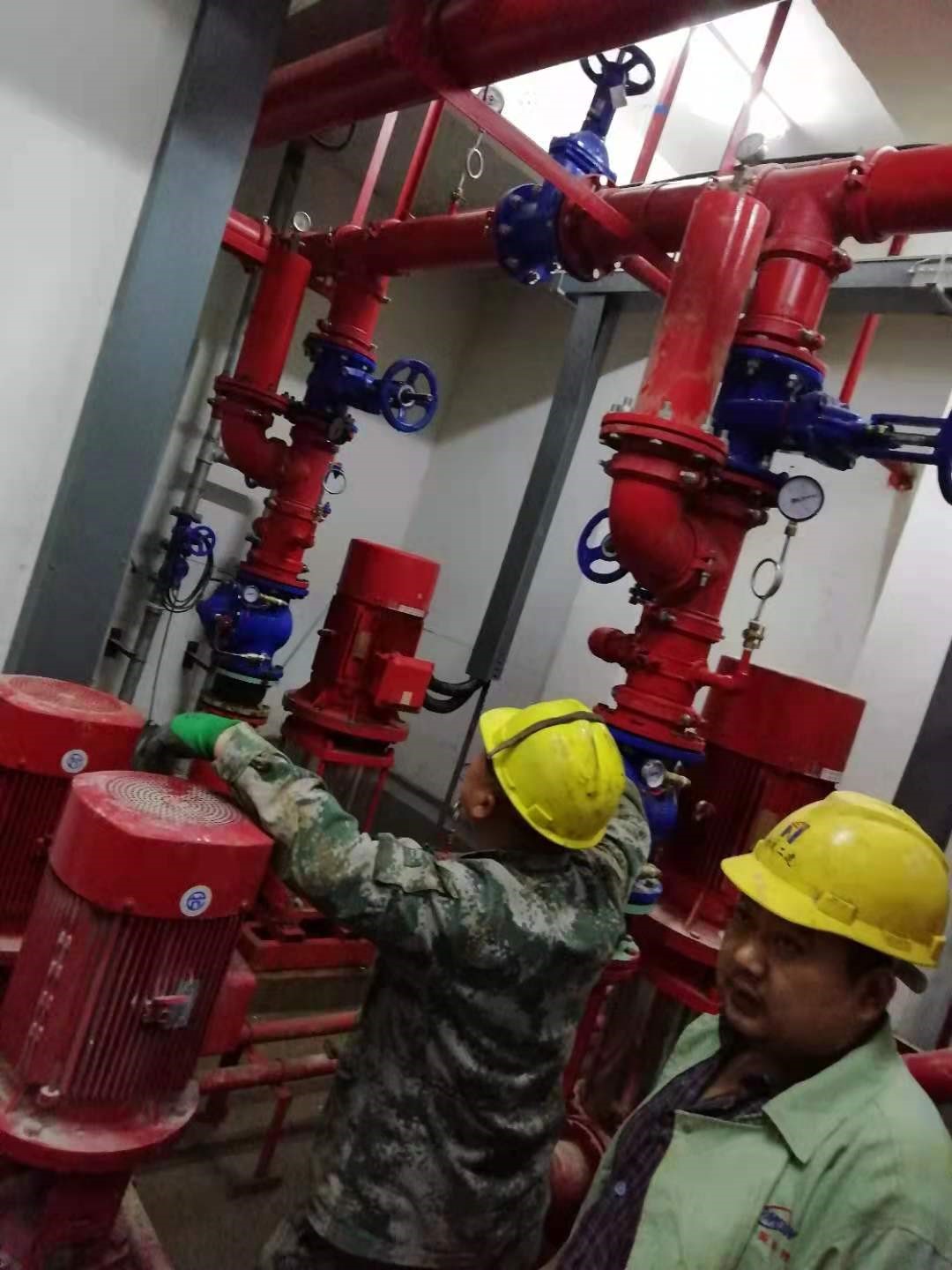

案例1:銀川都市圈城鄉供水工程--以黃河水替換目前城鄉生活和工業供水小、散、亂、污的地下水源,從根本上保障城鄉居民飲水安全。
案例2:呼和浩特市供排水有限責任公司(呼和浩特市城區老舊小區供排水管網及二次供水設施改造項目(一期)第四批工程二次設備、材料采購第三標段材料采購)


遠大閥門集團有限公司
郵編:055350,地址:河北省隆堯縣西尹村遠大閥門工業園區
網址: www.hbyuanda.com
聯系人:張楊洋,手機:13582690558
電子郵箱:slsyb@hbyuanda.com
電話:0319-6629999,傳真:0319-6629786
技術持有單位簡介
中國·遠大閥門集團有限公司,地處環京津,環渤海經濟圈腹地,創立于20世紀50年代,在原機械部隆堯閥門廠改制基礎上組建,是一家集研發、生產、銷售為一體的中國最大的高中低壓閥門制造企業,集團公司位于河北省隆堯縣尹村鎮,下設6個分公司,2家海外分公司,注冊資金4億元,核心企業占地面積60萬平方米,擁有五個成品倉庫總面積2萬平方米,正常產成品庫存近1億元,過程產品倉庫2.5萬平方米,過程在制品貯備1.5億元,保證現貨交付。
集團公司產品主要采用中國GB、JB、韓國KS、美國ANSI、API、AWWA、德國DIN、英國BS、日本JIS、法國NF等標準,材料主要有HT200、HT250、QT400、QT450、WCA、WCB、WCC、CF3、CF8、CF3M、CF8M、1Cr5Mo、LCB、LCC、LC1、C5、WC6、WC9、WC12等,產品主要有閘閥、截止閥、球閥、蝶閥、止回閥、隔膜閥、減壓閥、旋塞閥、疏水閥12大類,200多個系列,4000多個規格,年生產能力12萬余噸,廣泛應用于水利、市政建設、給排水、石油、石化、化工、電力、冶金、醫藥等國民經濟各個領域。
集團公司擁有全自動鑄造流水線6條,精密鑄造流水線5條,全自動鍛造流水線1條,全自動噴涂生產線1條,高壓鑄件車間3座,加工車間60座,設備近3000臺。2017年成功運投110千伏河北省首座智能化變電站,具備強大的生產、交付能力,行業內率先實現加工“智能化、專業化、數控化、機電一體化”。
集團公司通過挪威船級社ISO 9001:2015/GB/T19001-2016質量管理體系認證、ISO 14001:2015環境管理體系認證、ISO 45001職業健康安全管理體系認證,售后服務五星級認證,測量管理體系認證證書,產品通過韓國KS認證,英國WRAS認證,日本JIS認證,俄羅斯海關聯盟EAC認證,美國NSF372無鉛認證,英國勞氏船級社型式認可,中國船級社型式認可,API 6D(6D-0759球閥、閘閥、止回閥)認證,API 600(600-0290閘閥)認證,API STD 607/API SPEC 6FA 防火試驗,歐盟CE認證,15848 VOC微量泄漏認證,SIL 3級功能安全證書,消防產品認證。
集團公司具備《中華人民共和國特種設備制造許可證》,產品級別覆蓋A1、A2、B1、B2,榮獲多項閥門研發成果證書,公司現有專利61項,其中發明專利12項,實用新型37項,外觀專利12項;參編閥門行業標準10項,起草閥門行業標準2項。被國家質檢總局授予“信用管理AA級企業”,榮獲“AAA級質量信用等級”證書,榮獲“AAA級資信等級”證書,榮獲“河北省重合同守信用企業”證書,榮獲“河北省高新技術產業協會理事單位”證書,被中國出入境檢驗檢疫協會授予“中國質量誠信企業”,是中閥協理事單位,中國鑄造協會閥門分會理事長單位,中國鑄造行業綜合百強企業,河北省高新技術企業,河北省企業技術中心,河北省科技小巨人,河北省綠色鑄造示范企業。2018年被評為“河北省綠色鑄造企業”。擁有自營進出口經營權?!啊鄙虡藰s獲 “河北省著名商標”,“”系列產品榮獲“河北省名牌產品”稱號“”產品商標在韓國注冊,該產品在國際市場和國內工程項目領域享有良好的信譽。是中石油、中石化一級供應商,中核集團合格供應商,國電、華能、華電、大唐、中電投五大電力入網單位,是中鋁、中化建、首鋼、武鋼、河北鋼鐵入圍單位。
集團公司與河北省質監總局合作創建了河北省泵閥鑄件質量檢驗監督中心。投資2000余萬元,擁有檢測試驗設備170臺(套),是河北省唯一一家可以出具省級檢測報告的機構。配備有微泄漏VOC測試,機械性能實驗室,無損檢測室,壽命試驗室,低溫實驗室,高溫實驗室等。具有相關檢測項目資格證書20多個,取得了CNAS實驗室資質,大大縮短了出具省級檢測報告的周期。
集團公司擁有金蝶云星空系統、OA辦公自動化系統,K3云系統端口,可在線查詢庫存、下發訂單、開具發票等業務,實現集團公司信息化管理。集團重視企業文化建設,自2015年開始推行精益管理,提出“服務顧客,尊重員工,狠抓現場”的核心價值觀,通過5S管理、可視化管理單元流、等工作的具體實施,確定公司戰略規劃,根據新的經濟形勢,集團公司提出了要用六年的時間將遠大建成中國乃至世界最強勁閥門基地。
集團在美國和韓國建立分公司,集團公司與美國克瑞、日本大和、俄羅斯ADL、土耳其FAF等國際知名企業建立了長期穩定的合作關系,產品遠銷德國、英國、法國、意大利、巴西、波蘭;歐美、中亞、西亞等30多個國家和地區,具有完善售后服務體系,專業的售后服務資質、能力,深受客戶的信賴和好評。
